交通誘導屏設計方案
1.1 系統總述

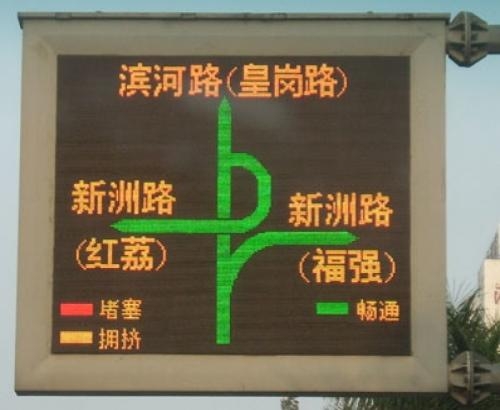

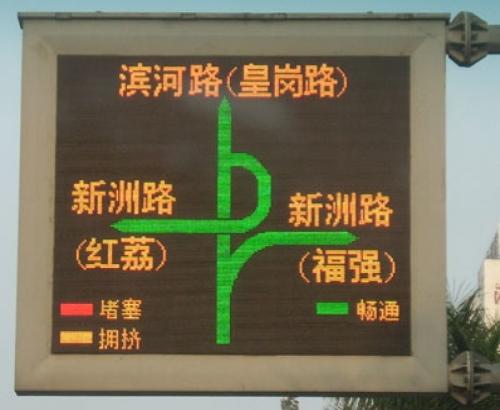

交通誘導屏系統是向道路交通參與者發布及時的路況信息和交通誘導信息，在十字路口等地方，時刻提 醒人們，出行要注意安全，向市民宣傳交通常識，及時提供市區交通信息，同時它也常用來顯示一些天氣，溫度 等信息， 給出行的司機朋友帶來方便。有助于營造良好的交通秩序是有效地預防、緩解，盡快消除道路交通擁 擠的最有效的手段之一， 交通誘導屏由屏體,驅動系統,控制系統,通訊設備,電源系統和龍門架,箱體等組成,交通誘導屏含圖形誘 導標志，是由普通道路標志和可變信息標志相結合組成的多功能信息顯示屏。 交通誘導屏具有顯示形象直觀、信息量大、視認時間相對較短、為不熟悉路況的駕駛員指路等顯著優點，適 用于城市道路和公路主要干線的路網密集地段。 我公司認真分析了****萬吾湖路、緯一次路、緯二次路交通安全系統工程的應用需求以及技術要求，采用深 圳勵研公司的信息控制發布系統。該系統體現了先進的發布管理思想和管理模式，是一個全面集成的、動態的管 理平臺，系統采用松散耦合式體系，將發布管理中心與硬件無縫結合，對全部信息進行動態、分級管理，將所有 管理流程自動化，可靠性和易用性均大大高于傳統的發布管理系統。
1.2 需求分析
1.2.1 招標需求
1)、顯示屏的技術要求：
1、所有設備均應能本設計所規定的條件下全天候 24 小時連續運行，能工作于四個季節的各種惡劣天氣下。
2、供電條件：AC 220V±15%, 50HZ±2。
3、環境溫度： -20 --- +60℃
4、環境溫度： 10—95%RH.
5、屏體必須配備防雷電裝置，每一根引線均需采取相應的保護措施，設備必須具備抗干擾和雷電浪涌防護 特性。電脈沖干擾防護和靜電干擾防護達到 IEC801 三級以上。
6、金屬構件需接地良好，工作接地和防雷接地共用。
7、顯示屏發光像素發光均勻，無馬賽克現象。
8、屏體內電路板需進行防水、防潮、防腐處理。
9、顯示屏所顯示的字符、圖形視認性須符合交通標志標線 GB5768-1999 的要求。
10、顯示屏應能夠接受本地和中心兩級控制。
11、顯示屏提供一個 RS-232/422 的串行通訊接口和一個以太網接口，能夠任由其中和一個接口與中心通訊， 另外提供一個 RS-232/422 的串行通訊接口和一個以太網接口與用以現場維修和控制。
12、顯示屏亮度可根據環境亮度自動調節，也可進行遠程手動調節，調整范圍不得小于32 級，調亮?xí)r可在 白天陽光直射情況下，在規定的距離內清晰辯認顯示內容。調暗時須在夜間無眩光現象。
13、中心可遠程控制顯示屏顯示電源的開關（硬關屏） ，可遠程控制顯示屏的亮
